Вычерчивание проёмов по растровой подложке.

Откройте файл сохранённый в уроке №4 или скачайте его здесь. Для использования скаченного файла необходимо содержание архива распаковать в одну папку.

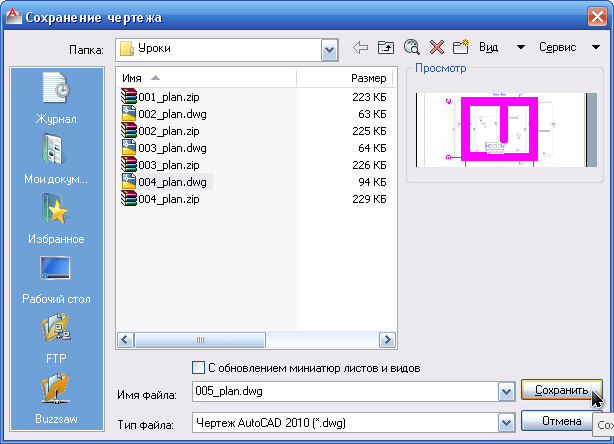

В главном меню программы найдите пункт "Сохранить как" и в раскрывающемся списке выберите "Чертёж AutoCAD".

Назовите файл 005_plan.dwg и нажмите "Сохранить".

Нажмите "Обрезать" на главной вкладке. И укажите секущие кромки как показано на рисунках ниже.

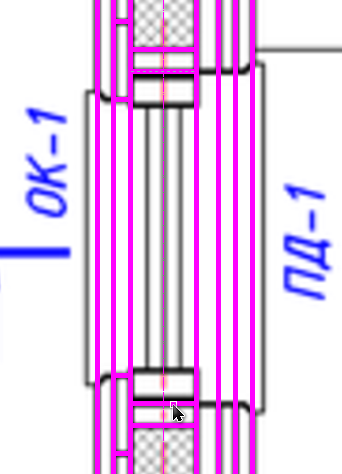

Нажмите правую кнопку мыши и выберите линии, которые надо обрезать.

Снова нажмите "Обрезать" на главной вкладке и выберите секущие кромки.

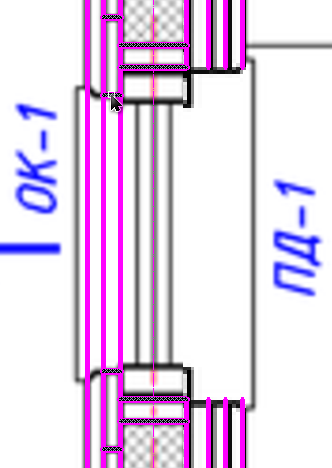

Нажмите правую кнопку мыши и выберите линии, которые надо обрезать.

Нажмите "Отрезок" на главной вкладке.

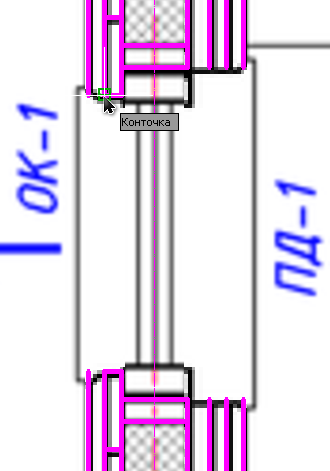

Укажите первую точку.

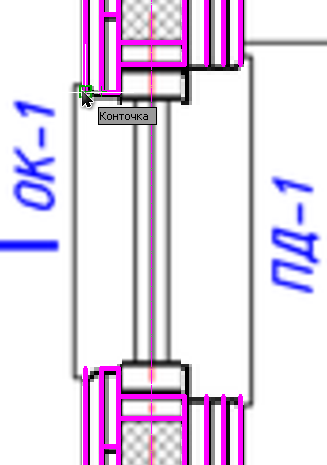

Укажите вторую точку.

Начертите недостающие отрезки.

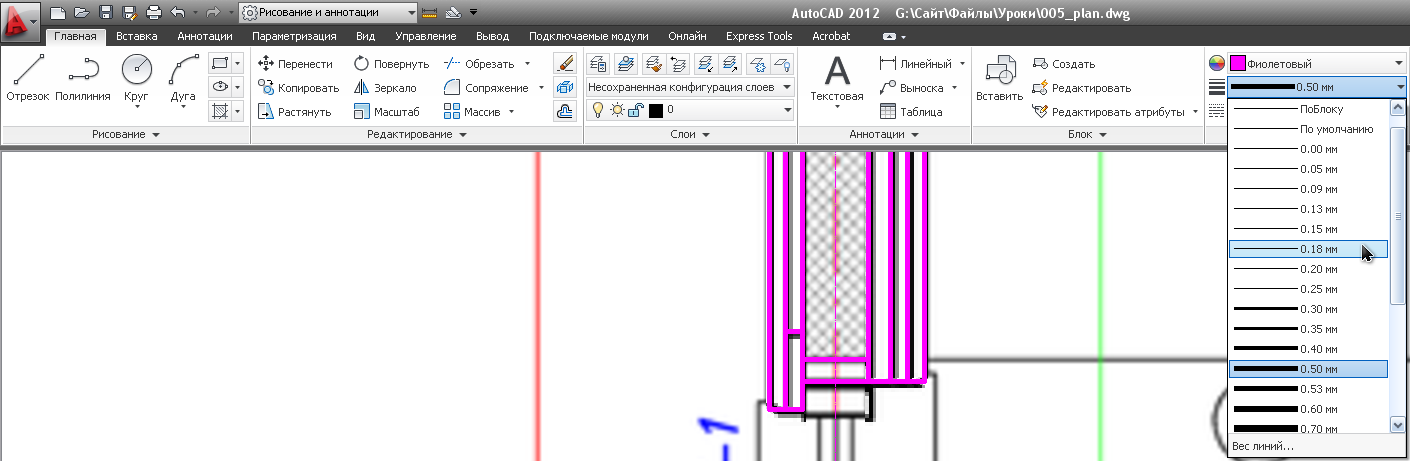

Измените вес линии на 0,18.

Нажмите "Отрезок" на главной вкладке.

Укажите первую точку.

Укажите вторую точку.

Начертите остальные линии оконного проёма как показано ниже.

Начертите подобным образом остальные проёмы. План должен выглядеть следующим образом.
