Откройте файл сохранённый в уроке по созданию текстового стиля или скачайте его здесь. Для использования скаченного файла необходимо содержание архива распаковать.
Для того чтобы создать новый размерный стиль, перейдите на главную вкладку и раскройте выпадающий список "Аннотации".
Выберите "Размерный стиль".
Нажмите "Новый...".

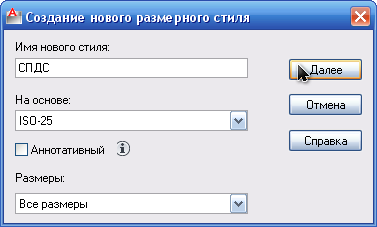

Назовите новый стиль "СПДС" и нажмите "Далее".
Внимательно скопируйте настройки и перейдите в следующую вкладку.
Внимательно скопируйте настройки и перейдите в следующую вкладку.

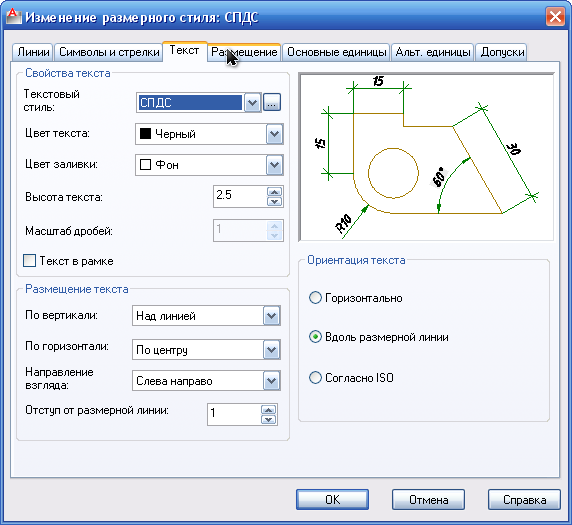

Внимательно скопируйте настройки и перейдите в следующую вкладку.

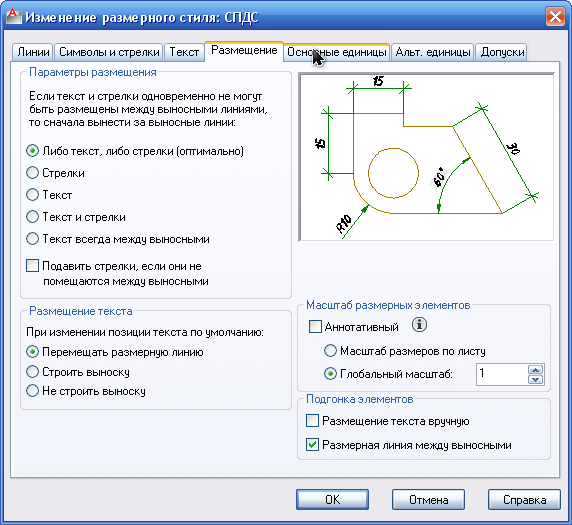

Внимательно скопируйте настройки и перейдите в следующую вкладку.

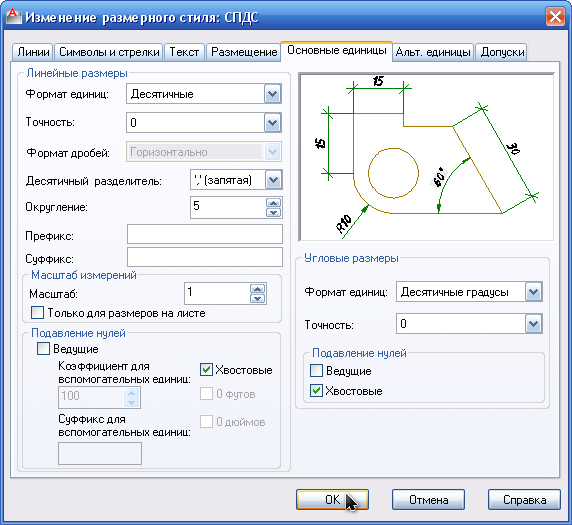

Внимательно скопируйте настройки и нажмите "ОК".

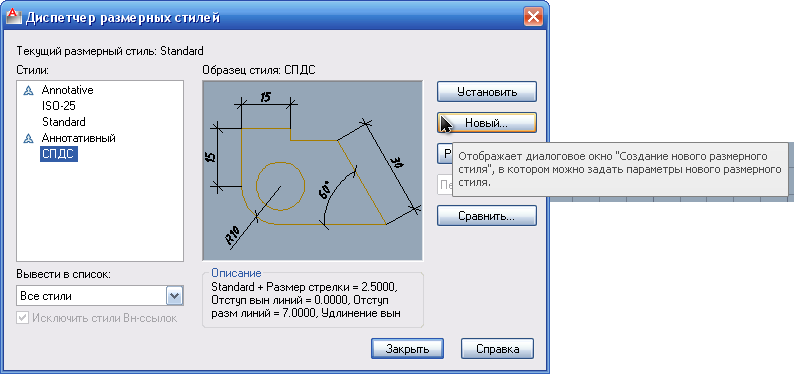

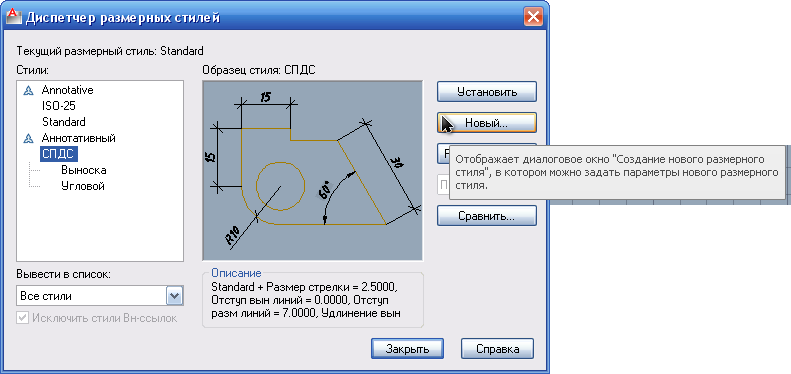

Теперь создайте подстили для выносок, радиусов, диаметров, угловых размеров. Нажмите "Новый...".

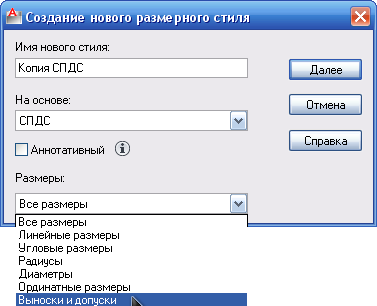

В выпадающем списке выберите "Выноски и допуски".
Нажмите "Далее".
Внимательно скопируйте настройки и нажмите "ОК".

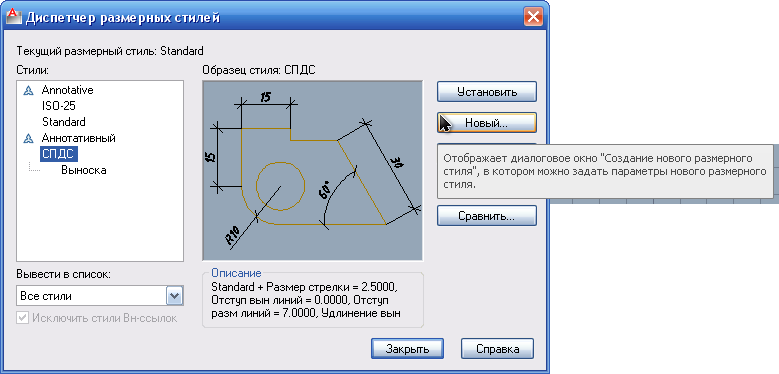

Нажмите "Новый...".

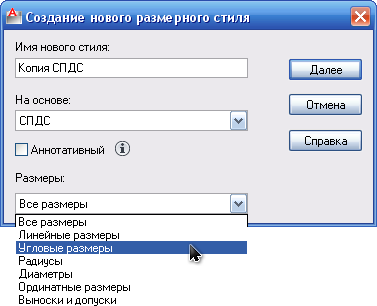

В выпадающем списке выберите "Угловые размеры".

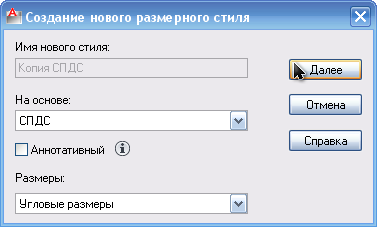

Нажмите "Далее".
Внимательно скопируйте настройки и нажмите "ОК".
Нажмите "Новый...".
В выпадающем списке выберите "Радиусы".

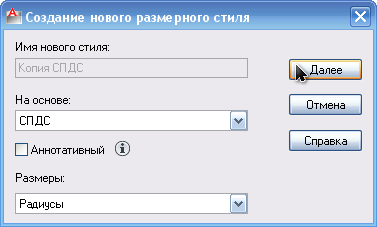

Нажмите "Далее".

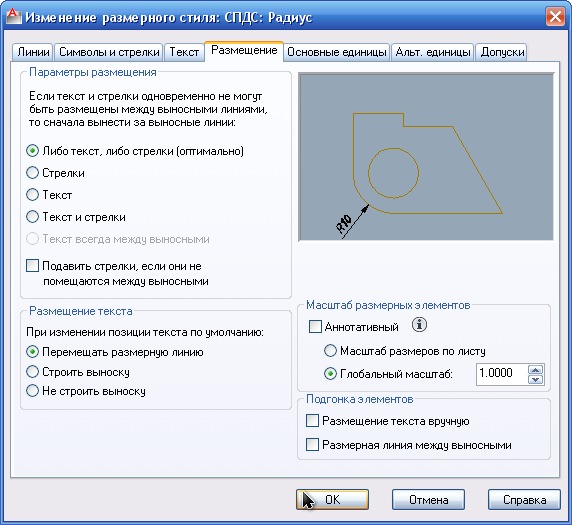

Внимательно скопируйте настройки и перейдите во вкладку "Размещение".
Снимите галочку "Размерная линия между выносными" и нажмите "ОК".
Нажмите "Новый...".

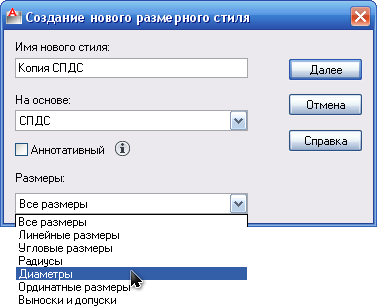

В выпадающем списке выберите "Диаметры".

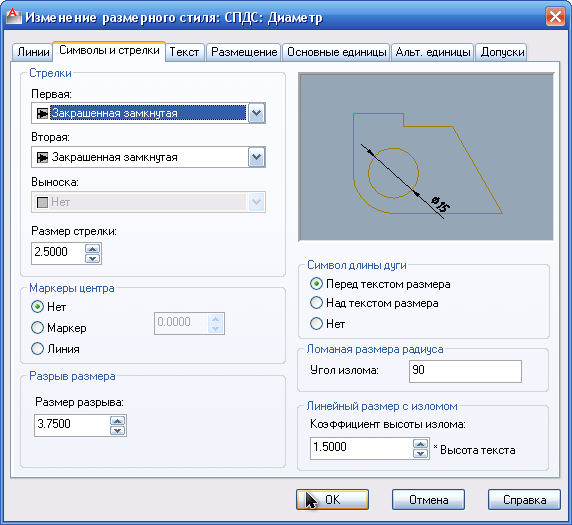

Внимательно скопируйте настройки и нажмите "ОК".

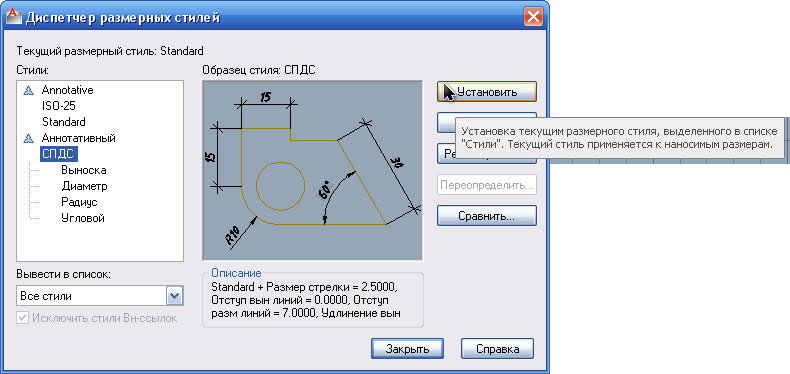

Нажмите "Установить".
Нажмите "Закрыть".
Нажмите "Сохранить"
|
